FS-8899A/MO

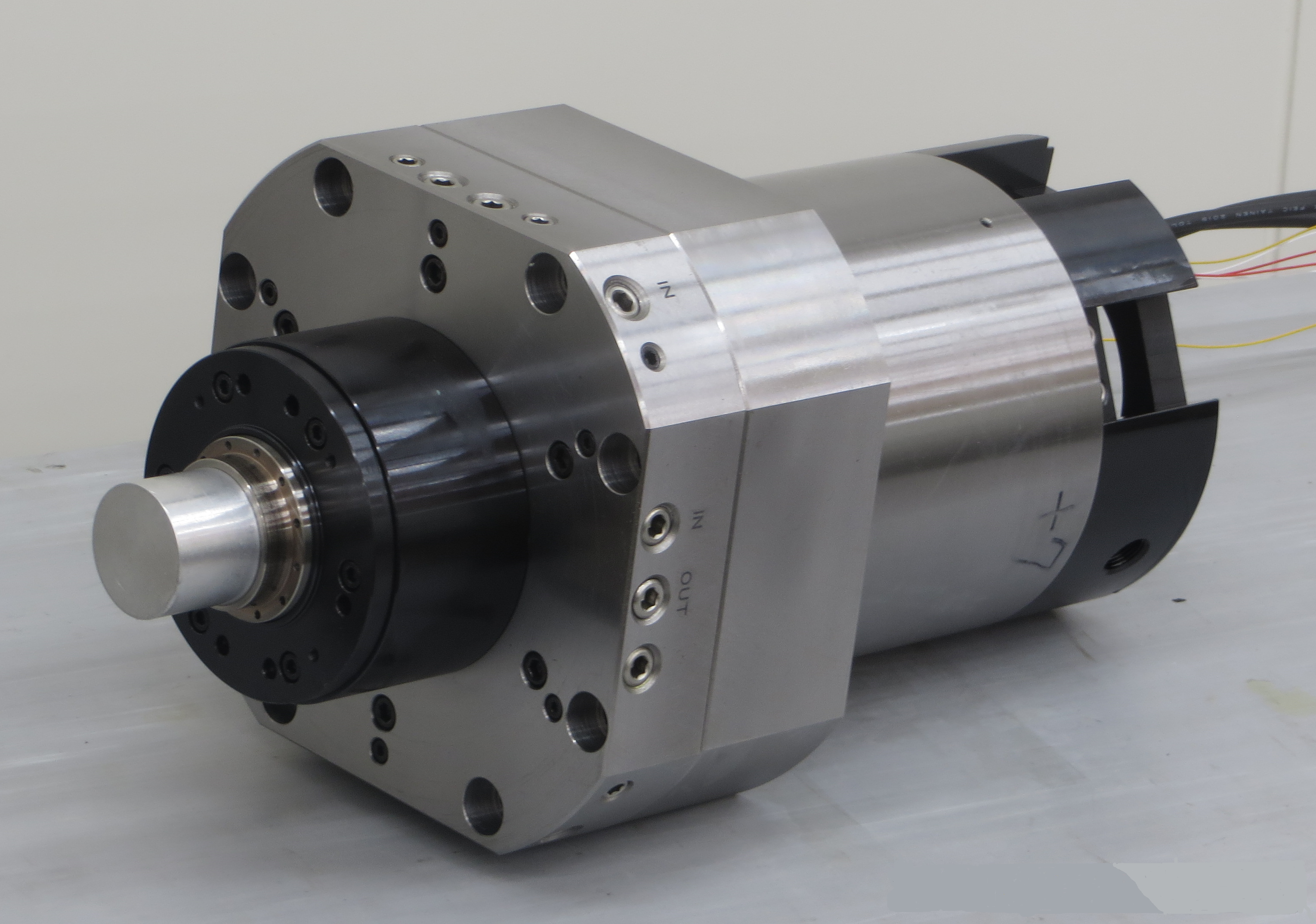

マシニングセンター用スピンドルユニット FS-8899A/MO



縦型マシニングセンターに搭載可能なスピンドルユニットです。

中荒加工から超仕上ゲ加工まで可能です。

アキシアル方向の伸び ( ドリフト ) が安定しており、

長時間加工においても高い平面度が得られます。

金型加工などの超仕上ゲ加工や5軸加工に適しています。



仕様
主軸テーパー HSK-E40
最高回転数 40,000  min-1
駆動方法 ビルトインモーター(誘導モーター / 4極 / 200V 仕様)
軸受サイズ Front φ45  / Rear φ35
潤滑方法 オイルエアー

加工精度 ( 静的 ) テーパー面

     ( 静的 ) 軸端面

0.0003mm

0.0002mm

冷却方法

水 (防錆剤入)

室温同調

騒音(40000 min-1) 75dB



運転の様子(間座の幅を加工)





動的回転精度 バランス 温度上昇



各種詳細情報に関しましてはお問い合わせ下さい。



ツールサイズ . 取付姿勢 . 潤滑方法 . 使用用途 . モーター必要トルク など

様々なご要望に対応するオーダーメイドの設計製作お受け致します。

参考に“ 製作可能寸法と製作実績仕様 ”もご参照下さい。
